Bu 2 model normalde farklı ama anakart yapıları neredeyse aynı.O yüzden ikisini tek konu altında işlemek istiyorum. R620'de bluetooth gibi ekstra özellikler mevcut.Kısacası görüntü gelmiyor ise sorununuz:Yüzde 90 ekran kartı,yüzde 5 Nec Tokin işlemci besleme kapasitörü,yüzde 5 de LCD connector dadır. LCD connector derken;Flex kablonun anakarta girdiği kısımdır bilmeyenler için söylemek istedim.Çünkü söküp takarken pinlerin yamulduğuna çokça rastladım aklınızda olsun...Toplamda yüzdelerimi tamamladım çünkü:Biri tarafından müdahale görmediyse cihaz bunlar dışında hiç karşılaşmadım bir arıza ile.Eğer sizin arızanın farklı olduğunu düşünüyorsanız bana sorabilirsiniz...

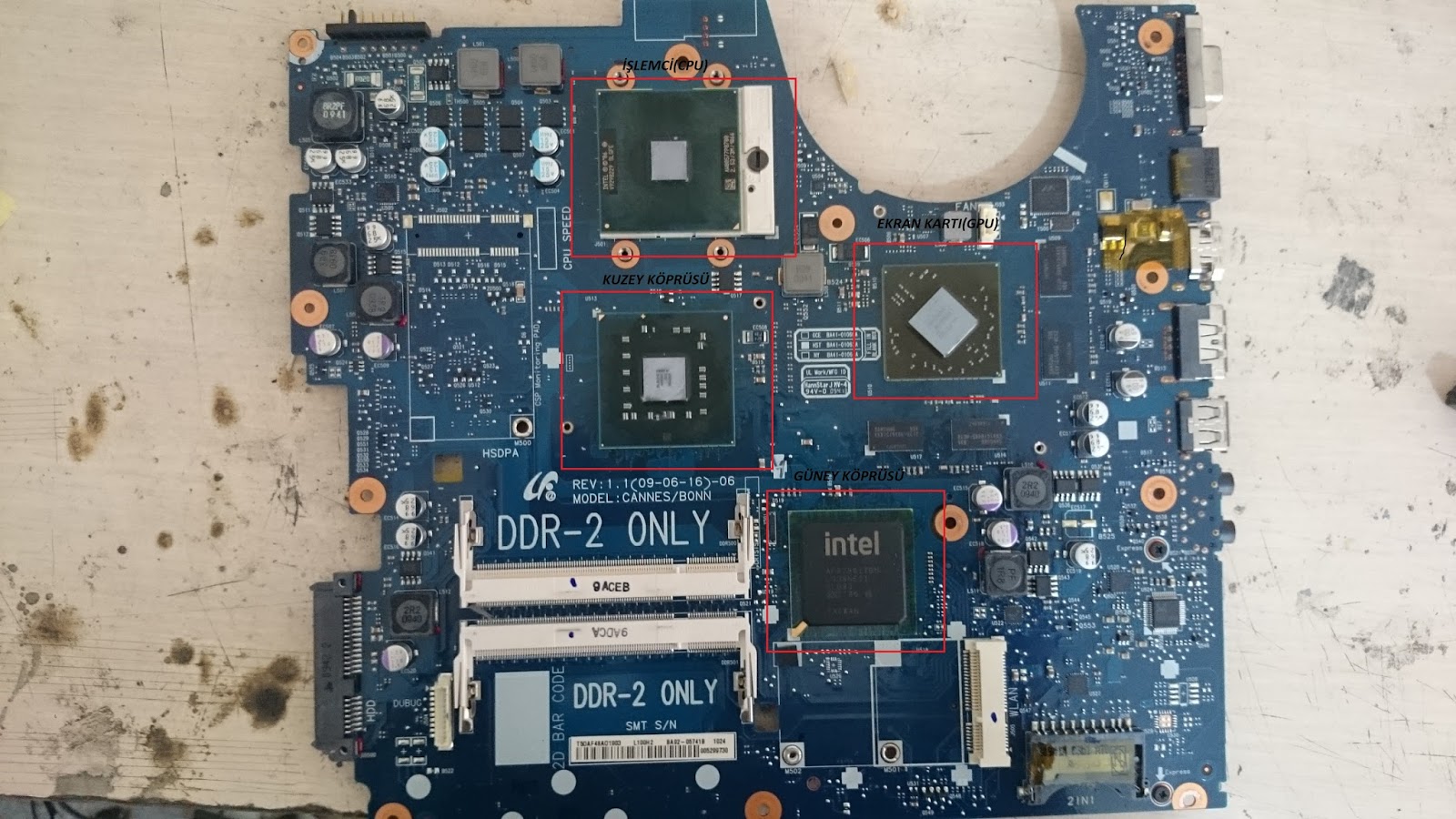

Anakartımız aşağıdaki gibidir...
Not:Bu söylediklerimi herhangi bir sıvı teması,vurma,çarpma gibi eylemleri yok sayarak söylüyorum.
Bir keresinde servise bu cihazdan geldi. Her şeyi normal bir şekilde yapmama rağmen bazen 3 günde bazen,1 hafta sonra müşteri geri getiriyordu bilgisayarı.Sonradan ekran kartının kendisinin bozulduğunu fark ettim,altındaki lehim toplarının değil...
Bunun dışında yukarıda bahsettiğim gibi Nec Tokin arızası veya kullanıcı hataları olabilir."NEC TOKIN" kapasitörünün nasıl tamir edileceğini "bu yazımda" anlatmıştım...
Benim burada tavsiyelerim neler olabilir???
1- 3 aydan aşağı garanti veren veya garanti vermiyoruz diyen biryere yaptırmayınız.Çünkü öyle diyorsa işten anlamayan birisi olacaktır veya elinde BGA cihazı olmayan bir servis olacaktır...
2- Kasap teknik servisleri geçtim artık çakal servislere geldik:)Şunu demek istiyorum:Elinde bga cihazı bulunan bazı servisler direk ısı vurup geçiyorlar ama dedikleri gibi tam 3 ay gidiyor.Normalde gerçekten reballing dediğimiz işlemi yapılan bir chip rahat 4-5 ay gitmesi lazım.Oyun veya grafik programları kullansanız bile.
3-Cihazınızı yaptırmadan önce kurşunlu mu kurşunsuz lehim mi kullanıyorsunuz diye bir şansınızı deneyin derim ben.Bu soruya birçok yer sallama bir cevap verecektir.Fabrika çıkışlarında VGA chipler kurşunsuz lehimle çıkarlar ve bu yüzden 2-3 sene arası gitmektedirler fan temizliği yapılmasa bile.Birde kurşunlu lehim topları atıyorum 20 tl ise kurşunsuz toplar ise 60-80 civarı falandır.Bunun için elbette kurşunluyu tercih edeceklerdir servisler.
4-Mutlaka ama mutlaka altına soğutucu ekstra bir fan kullanın.Aslında en başından beri böyle bir fan ve düzenli bir fan temizliği yaptırılsaydı çok uzun yıllar gidebilirdi bu cihazlar...
5- 3 ay garanti veren diyen bir yere 200-250 tl den yukarı bir fiyata yaptırmayınız...6 ay garanti veriyoruz fakat 300-350 tl yapıyoruz diyen bir yer varsa kaçırmayın derim..
Kısacası olabilecek sorunlardan bahsettim.Bunların dışında olabilecek sorunlar için benimle iletişime geçmeniz yeterli olacaktır.Elimden geldiğince yardımcı olmaya çalışacağım.Esen kalın...
DESTEK İÇİN REKLAMA TIKLAMANIZI RİCA EDİYORUM...
DESTEK İÇİN REKLAMA TIKLAMANIZI RİCA EDİYORUM...
Merhaba Mert Bey. Galiba benim sorunumda burdaki ile aynı. Bilgisayarım R620 JS-01-TR. Power tuşuna bastığımda power sadece power ledi mavi olarak yanıyor ve bilgisayarda sadece CD-ROM'dan kısa süre ses geliyor. Uzun süre bu şekilde bekleyince üç beş defa açmaya çalışıyorum. Kafasına ne zaman eserse o zaman açılıyor. Birkaç defa bilgisayar açıkken ısıtarak kendini kapamasını da sağladım fakat işe yaramadı. Eğer yardımcı olabilirseniz çok sevinirim. İyi günler.
YanıtlaSilMerhaba Ünal Bey.Evet sorununuz çok yüksek ihtimalle "AMD" ekran kartınızda.Çipin reballing işlemi yapılması gerekmektedir.Bu modelde servislerde hataya düşülen kısmı ise çipin içeriden bozulmuş olmasını fark edememeleri.Eğer tamir ettirmeyi düşünüp tekrar tekrar bozuluyorsa çipin kendisi bozulmuş demektir.Aslında bu durum düşük bir ihtimal olacaktır ama genede aklınızda bulunsun.Bunun dışında "NEC-TOKIN" denilen işlemci besleme kondansatörü de bozulmuş olabilir.Yüzde 80 ekran kartı sorununuz var.İyi günler dilerim...
YanıtlaSilİlginiz için teşekkürler. Galiba dediğiniz gibi sorun ekran kartında. Bilgisayarı fön makinesi ile ısıtınca açılıyor. Fakat bir süre çalışıp kendi kendine kapanıyor. Acaba ikinci el bir ekran kartı ile değiştirsem çözüm olur mu? İyi çalışmalar...
YanıtlaSilÖncelikle bana sorarsanız o cihaza masraf yapmayın derim.Bunların dışında 2.el bir chip le değiştirmek reballing işleminden bir farkı yoktur.Benim bashettiğim chip bozulması düşük bir ihtimaldir.Eğer ısıtınca geliyorsa yüksek ihtimalle ekran kartınızın altındaki lehim topları çatlamıştır bu yüzdendir.Önce reballing işlemi yapılıp sonra diğer ihtimaller göz önünde bulundurulmalıdır.Genel konular kısmında reballing işlemi ile ilgili ayrıntılı bilgi edinebilirsiniz.İyi günler dilerim...
SilMerhaba öncelikle bendeki laptop r580-js03tr ekran kapandı birgün sonra açılmadı siyah ekranda kaldı açılışta.Çok araştırdım.Laptopu kendi sıcaklığında kapanmasını sağladım.O zaman açıldı ama çok uzun süre dayanmadı tekrar aynı problemi yaptı.Tamirciye götürdüm ekran kartı çipi değişicek.ne kadar gideceğinin garantisi yok dedi.1 hafta da gidebilir.2 ay 1 sene vd dedi
YanıtlaSilçöpe atmamı söyledi makineyi . Siz ne yapmamı önerirsiniz ?
Merhaba.Öncelikle iş düzgün yapılırsa 1 haftada gidebilir veya 1 ayda gidebilir diye birşey yok:)elinde bga cihazı olmayan bir teknik servis onu ısıtarak belli bir süre gitmesini sağlayacaktır.O yüzden o işe hiç girişmeyin derim.Boşa gider paranız.Makineye masraf yapmak bence gereksiz onun kararını siz verirsiniz tabikide.Diğer konu ise internette araştırma yapın chipset onarımıyla ilgili ve 6 ay garanti veren bir firmaya yaptırın.250-300 tl arası bir fiyat makuldür.Ekran kartınız "Amd" olduğu için özenle yapılması gerek.Birazda şans işi verdiğiniz frimalarla alakalı olarak.Tamir işlemi yapıldıktan sonra mutlaka laptobun altına bir soğutucu fan kullanın.Bu uzun süre gitmesi için baya bir etkili olacaktır....
YanıtlaSilSanırım en iyisi arızalı bir şekilde satmak yada işe yarar donanımlarını ayırıp anakartı çöpe atmak :)Teşekkür ederim.
SilAynen satış siteleri üzerinden arızasının ne olduğunu yazın ve 250-300 tl gibi bir rakama koyun gidecektir kısa sürede.Rica ederim iyi günler...
Silhocam samsung r620 model laptop'um var.
YanıtlaSilEkrana görüntü gelmemesi üzerine tamirciye götürdüm. Muhtemelen fırınlama yaptılar ve 1 aydan az bir süre sonra tekrar görüntü gelmemeye başladı. Mecburen evde hava kanallarını kapatarak kendi ısısıyla kapanmasını bekleyerek basit birkaç fırınlama yapmak zorunda kaldım. Fakat uzun soluklu çözüm olmuyor. Reballing işlemi yapılması gerekiyor sanırım. Ankara'da bu işi yapan bir kaç yere sordum. 150 lira gibi bir fiyat verdiler. Fakat sorun şu ki kimisi fırınlama yapıldıysa reballing asla çözüm olmaz. Garanti verilen süre içinde de yeniden görüntü gelmeme olasılığı her zaman var dediler.
Sizce en akılcı ve uzun süreli çözüm ne olabilir. Ekran kartı değişimi, reballing vs??
Merhabalar.Fırınlama işlemi reballing değil reflow yani ısıtma işlemidir.Eğer reballing işlemi uygulanacak ise kurşunsuz lehim topu ile ve 6 ay garanti veren bir yere yaptırmanızı öneririm.çünkü 150 tl ye yapılan işlemde ben inanmıyorum uzun soluklu olsun.ASlında en akılcı çözüm ne diye sorarsanız bu cihaza masraf yapmamanız olur.Açıkçası ilk aldığınız gibi düzen tutmaz.Tutturmak için kurşunsuz lehim topları ile reballing işlemi yapılmalı ve kesinlikle soğutucu ekstra bir fan kullanılmalı...Oyun ve grafik gerektiren bir işlem için kullanılıyorsa birde üstüne bence hiç masraf yapmayın derim ben...6 ay bilemedin 1 sene sonra gene sıkıntı çıkarır dediğim gibi yapılsa bile...
SilMert hocam öncelikle teşekkürler. Laptopu 3-4 ay daha kullanacağım o kadar sonra yeni sisteme geçeceğim. Oyun vs zaten oynamıyorum. Cihazı sadece internet için kullanıyorum. Bu sebeple orta vadede beni biraz daha idare etsin yeter.
SilYaptırmadan evvel şunu öğrenmek istiyorum. Bugün konuştuğum birkaç bilgisayarcı (yapıp para almaları da mümkünken) fırınlama yapılmışsa hiçbir işlem dikiş tutmaz kimse de garantisi veremez dedi. Yaptırıp 1-2 hafta sonra tekrar yaşamaktan korktum bende. Ama reballing ile minimum 5-6 ay kapanmadan kullanırsınız diyorsanız işin ehli bir yere yaptıracağım.
6 ay garanti kullanabilir miyim fırınlama yapılmış bu cihazı mı?
yani fırınlama işlemini bende tavsiye etmiyorum.Dikiş tutmaz kesinlikle.işin ehli bir yer bulursanız her türlü 3-4 ayı çıkartırsınız cihazda.Başta sorun kaç ay garantili yapıyorsunuz diye ona göre davranın.
SilBen bir tek benim başıma geliyor sanmıştım kronik sıkıntıymış. benim cihazim R522 Power tuşuna basınca ekran açılıyor 6 7 saniye sonra kapanıyordu işlemi 2 3 kez tekrarlayinca açılıyo ve istediğim kadar açık kalıyordu a zaman geçtikçe bu kapanma işi giderek artmaya başladı 8 kere 10 kere ye kadar cikti. Yakın zamanda cihazı fan temizliği ve yağlanması için kıytırık bir servise vermiştim acaba bakım sırasında bu dediginiz hasarlar olmuş olabilir mi? Anladığım kadarıyla hem basit bir işlem değil hemde garantisi yok. Öğrenciyi umudumu kesmek istemiyorum bilgisayarımdan :D ama atacaz galiba
YanıtlaSilBana sorarsanız yaptırmayın derim.kronik olan görüntü gelmemesi.Sizin açılıp kapanma gibi sorununuz varsa sıkıntınız başka yerde olabilir.kısaca sorun ekran kartında değil başka yerde ise yaptırın derim.Tabi iyi birde servis bulmanız lazım ki cihazın saçma sapan yerlerine müdahale etmesin ya tutarsa diye...
SilMerhaba hocam bendede r540 modeli var. Ben temizlik için açtım fanı vs iyice temizledim sonra da termal macunu yeniledim sonra pc yi toparladım ama açmaya kalkınca ekran siyah kalıyor hdd ışığı sadece açınca bi kere açılıp kapanıyor fan çalışıyor ama ekranda tık yok ne olmuş olabilir şimdiden teşekkürler
YanıtlaSilMerhaba.Pazar günü tatil olduğu için yazamadım kusura bakmayın.Teknik bilginiz ne kadar bilemiyorum ama yüksek ihtimalle yanlış bir işlem yaptınız.Bunun dışında elinizdeki cihaz hiç müdahale görmese bile 3 farklı yerden arıza veren bir cihaz.(İşlemci-Nec-tokin-gpu). Siz cihazı toplarken işlemci vidasını tam sıkmamış olabilirsiniz.Ram i tam takamamış olabilirsiniz.Ekran data kablosunun anakarta giriş yerindeki pinleri yamultmuş olabilirsiniz.En son olarak tamamen tesadüfen elinizde kalmış olabilir.Kısacası tam görmeden birşey dememde zor gibi...
SilMerhaba mert bey bilgi paylasiminiz için öncelikle teşekkür ediyorum.benim R520 soğukken acilmiyor.fan çıkışının olduğu yerden fön ile isitirsam tık diye açılıyor.tavsiyeniz nedir ? Ayrıca güç düğmesine basıp yarım saat bekledikten sonra da açmaya çalışırsam yine açılıyor.onun dışında hiç açılmıyor.simdiden teşekkürler.
YanıtlaSilMerhaba olumlu yorumunuz için teşekkür ederim öncelikle.Anlattıklarınız ve bu modelde kronik sorun olan ekran kartını işaret ediyor.Reballing işlemi veya sıfır çip takılması gerekiyor ama çip fiyatları aşırı yüksek olduğu için belli bir ay garanti veren bir yere reballing işlemi yaptırırsanız sorun çözülecektir..
Silçok teşekkür ederim.peki kullanmayınca belli bir süre sonra kapanmalar meydana geliyor.bu da mı ekran kartından kaynaklıdır sizce ?
YanıtlaSilbir de merak ettiğim bir durum var.ekran kartının üzerinde yer alan küçük çipler direnç midir yoksa kondansatör mü acaba? bir ara onlardan bir tanesini yanlışlıkla eritip kaybetmiştim.
YanıtlaSilEkran kartının üzerindeki kondansatördür.Belli bir süre sonra kapanma meydana geliyorsa bu ısı kaynaklı mı önce buna bakmak gerekli.Fanın içi dolmuş olabilir veya termal macunlar bitmiş olabilir.Bunlara baktınız mı?
Silfan temiz termal macun iyisini kullanıyorum ve yakın zamanda yeniledim.aklımı kurcalayan konu acaba kondansatörü kaybettiğim için yeterli güç sağlayamıyor mu ekran kartına zamanla böyle bir soruna dönüştü.reballing işleminden önce kondansatör bulup oraya lehimleyip sonucu gözlemlemem gerekecek galiba.ölçü aletim gelince kondansatörün kaçlık oldğunu ölçüp eşdeğer bir kondansatör bulup işlemleri yapmam gerekecek galiba?
YanıtlaSilKondansatör eksikliğinde en fazla mavi ekran verir cihaz kapatma işlemi yapmaz.Elbette bir değeri vardır takacağınız kondansatörün ama çokta önemli değil.Aynı renkte aynı boyutta başka bir tane takın sorun olmayacaktır.Kapanma sorununa gelince dediğim gibi ısı değerlerine bakmak lazım bir.Birde cihazı güvenli modda açıp deneyin bakalım.Kapanma olmazsa kesin sorun ekran kartı diyebiliriz.Son olarak nec tokin de bu cihazlarda kapanma sorunu yapabilir...
SilMerhaba. r520 model bilgisayarımda dikey çizgiler vr tuhaf şekiller çıkıyor. Yorumları okuduğum kadariyla kronik ekran kartı arızası gibi. 8 yıldır kullanıyorum ilk kez bu sorun oldu. reballing işlemi nedir bunu merak ediyorum ve bu işlem 6 ay garanti verse bile sonra yine olacaksa geçici gözüm. bizim bilgisayarların cipseti ne kadar acaba bilginiz varmı. sıfırı.
YanıtlaSilMerhaba açıkçası 8 yıl gitmesi büyük bir mucize.Oyun vs vs oynamıyorsunuz belliki bu yüzden bu kadar gitmiştir.Reballing işlemi bloğumda var oradan veya youtube a yazdığınızda yeteri kadar bilgi sahibi olursunuz.6 ay süre minimum verilen süredir 1 senede gidebilir aslında sizin kullanımınıza bağlı birazda.Birde fanınız epey dolduğunu düşünürsek reballing yapılınca oda temizleneceği için gene uzun süre gider diye düşünüyorum.Tabiki bunun normali sıfır çip takmaktır o zaman rahat 2 sene gider ama maliyetler çok yüksek.Sizin modelde 3 farklı çipset kullanılıyor bu yüzden görmeden birşey diyemem ama gene ortalama 500-600 tl civarı tutacaktır maliyet diye düşünüyorum..
YanıtlaSilTeşekkürler. Peki bu şekildeki chipi bozuk notebook'un görüntüsünü monitöre aktarıp kullabilir miyiz. mümkünmü böyle bir şey.
YanıtlaSilRica ederim.Normalde harici ekrana görüntü veripte,kendi ekranına görüntü vermeyen cihazlara çok rastladım.Eğer sizin cihazınız veriyorsa harici ekrana (hdmi,vga vs vs..) o zaman bu şekilde kullanabilirsiniz.Elbet bu da zamnanla bozulacaktır ama uzun bir süre işinizi görecektir...
Silbu arada mert bey.benzer kondansatörlerden 4 5 tanesi kaybolmuştu yeniledim.değişiklik yok hala ısınmadan açılmıyor.reball işlemini en kısa sürede yapacağım ins.
YanıtlaSilDuygusal bir bağ kurduysanız yaptırın derim tabiki:)
SilMerhaba mert bey.reballing işleminden sonra chip kenarlarına bir yapıştırıcı dökülüyor.nedir acaba ? Chip oynakliklara karşı daha dayanaklı olsun diye mi yapılıyor yoksa nemden vs korumak için mi.
YanıtlaSilMerhaba bahsettiğiniz epoxi silikon yapıştırıcı.Bunun bence tek amacı çipin daha önce müdahale görüp görülmediğini anlamak için.Hiç araştırmadım benim düşüncem.Çünkü sıvı teması veya nemden korumak için olsa çoğu çipte sadece 4 köşesine sürülüyor.Çipin oynamaması için olsa belki çok küçük bir ihtimal diyeceğim ama çipin lehimleri bga da bile kaç derecelerde eriyor normal laptop ısısıyla erimesi imkansız gibi birşey...O yüzden ben bu şekilde düşünüyorum
Silteşekkür ederim mert bey.
YanıtlaSilEvet İbrahim Bey 20-30 adet yol koparmışsınız.Bunların bir çoğu boşta olabilir ama boşta olmayanda 10 adet rahat vardır diye düşünüyorum.Siz neyle söktünüz çipi ısı tabancası ile mi yoksa bga makinesi ile mi?Şu konuya bakmanızı tavsiye ederim..
Silhttps://diplomalibilgisayarci.blogspot.com/2016/11/bga-reaballing-sonrasi-kalkan-yollar.html
Ya da en iyisi sıfır bir anakart almak galiba.3 5 yol olsa ugrasirdim ama 20 30 az değil ki.bi de işlemin sonucunda ne ile karsilasacagimizda belli değil.benim size soracağım birşey daha var.aliexpresste vs anakartlar satılıyor.onlarin hepsinin üstünde ekran kartı var mıdır yoksa olmayabilir mi acaba
SilYüzde 90 nında vardır bu modelin ekran kartsız versiyonu çok ama çok az.Sizde alırken fotolara bakıp alırsınız zaten orada belli eder olup olmadığı...
SilKusura bakmayın sayfanızı çok meşgul ettim.bu ürün uyumlu mu sipariş edeyim mi acaba.
YanıtlaSilTRY 365.76 15%OFF | NOKOTION BA92-05741A BA41-01060A Samsung R520 R522 R620 Laptop Anakart PM45 DDR2 Ücretsiz cpu HD4650 Video Kartı
https://s.click.aliexpress.com/e/cek68iH6
Estağfurullah...Evet bu anakart uyumludur alabilirsiniz ama vereceğiniz paraya değer mi değmez mi sizin tercihinize bağlı tabiki..
SilMert Bey, merhaba benim r520 var. Yukarıdakinproblemler mevcut. 3 yıl önce tamirden vazgeçip yeni dizüstü almıştım. Şimdi neti bir kurcalayayım çözüm bulundu mu diye. Ve sizin blogla karşılaştım. Teşekkür etmek istedim. Bütün soruları sabırla cevaplamışsınız. Teşekkürler.
YanıtlaSilRica ederim Ahmet Bey.Yardımcı olabildiysem ne mutlu bana.Herhangi bir konuda sorunuz olursa çekinmeden sorabilirsiniz.
SilMerhaba mert bey benim samsung R580 leptop var ekran açılmıyor bazı yerlerde işte batarya yı sök güç düğmesine basın gibi şeyler yaptım ama hala acımıyor acaba sebebi ne olabilir bu konuda yardımcı olursanız sevinirim şimdiden teşekkürler
YanıtlaSilMerhabalar.O tarz işlemlerle sonuç elde edemezsiniz malesef.Kronik ekran kartı sorununa sahip ona reballing işlemi yapılması gerekli.
